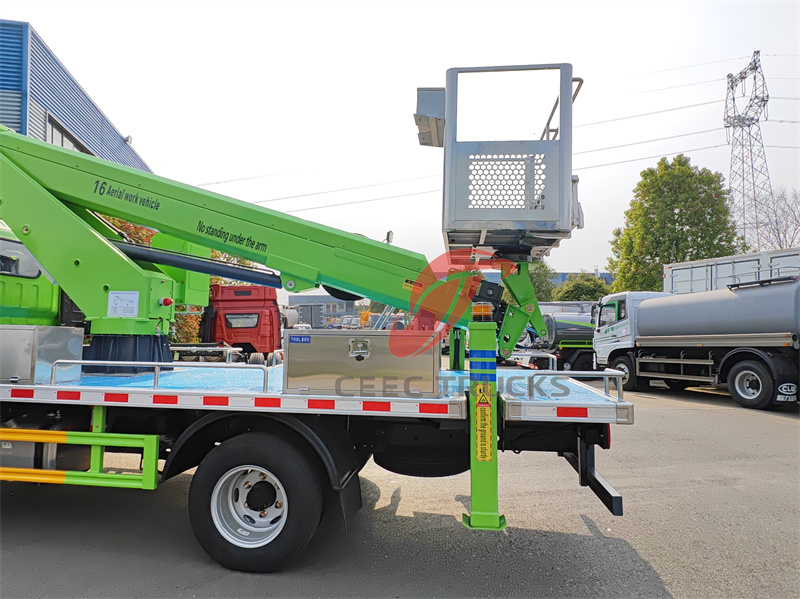

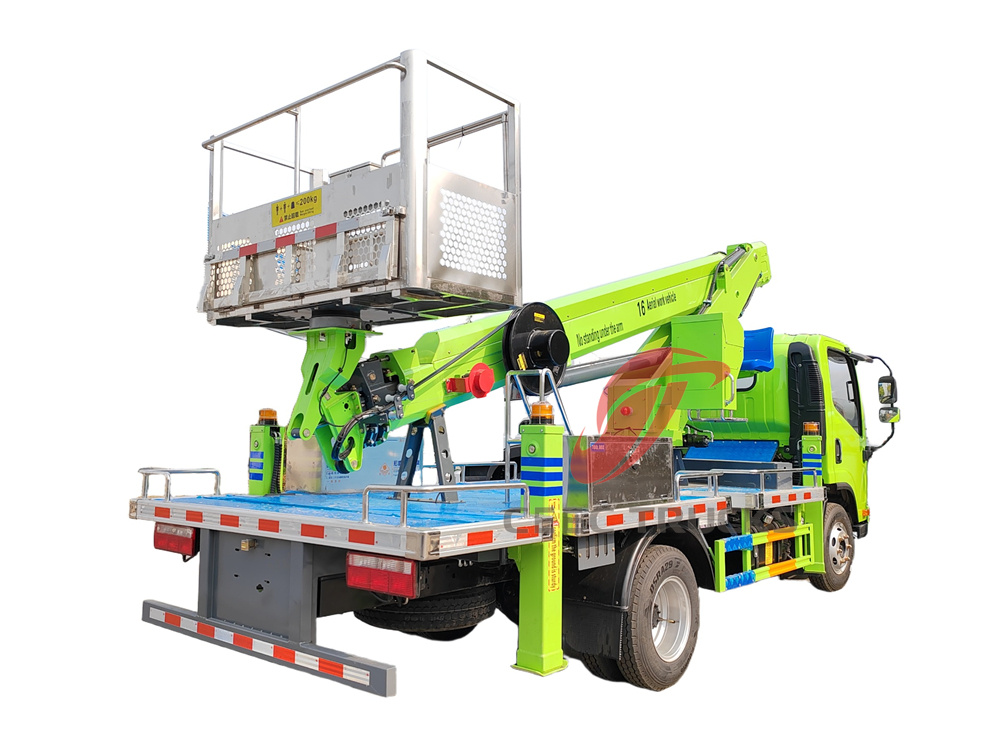

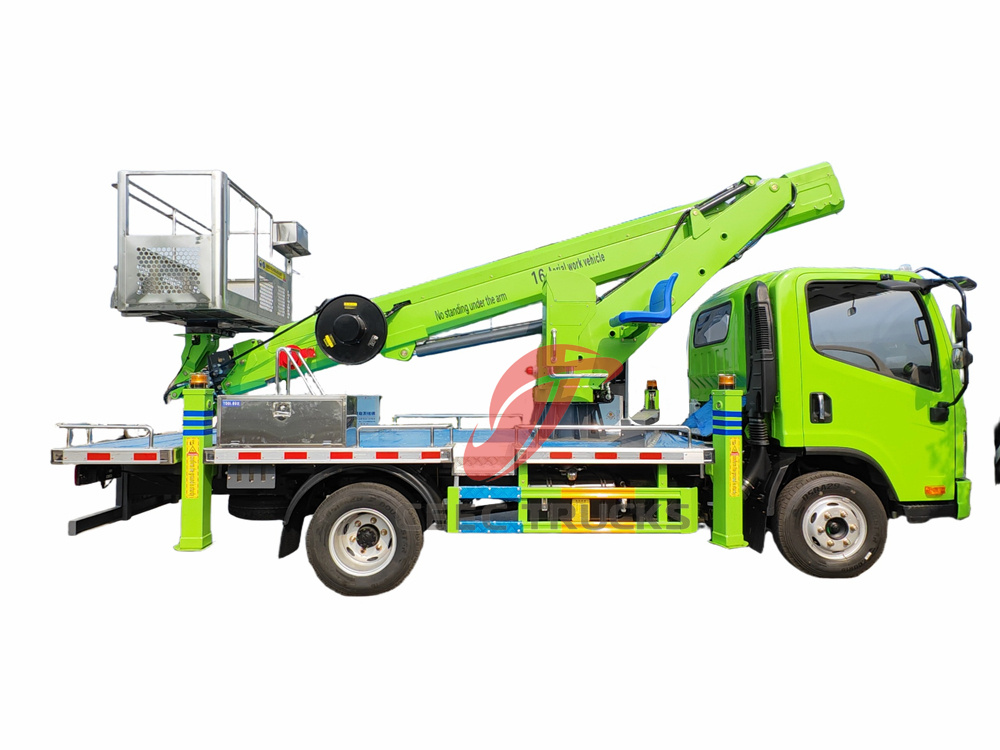

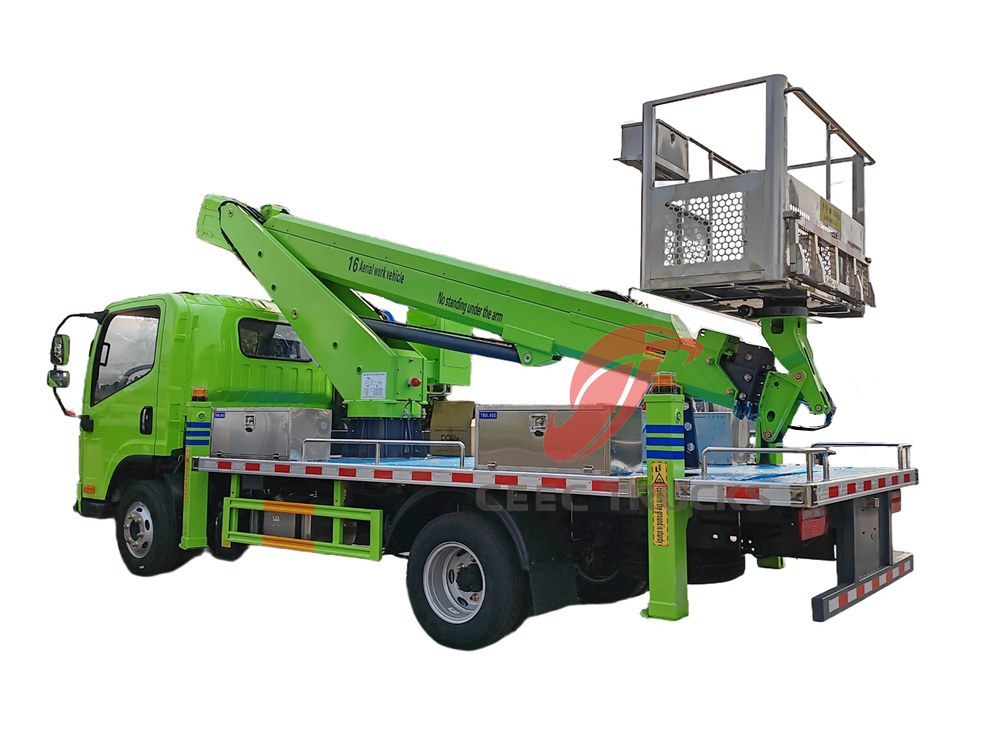

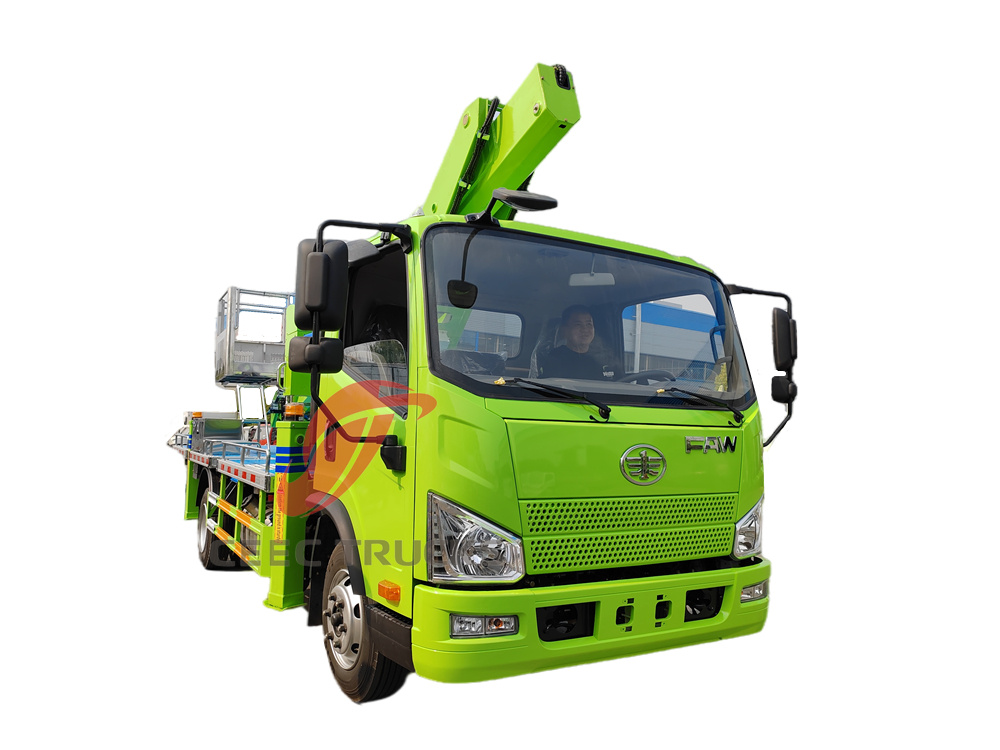

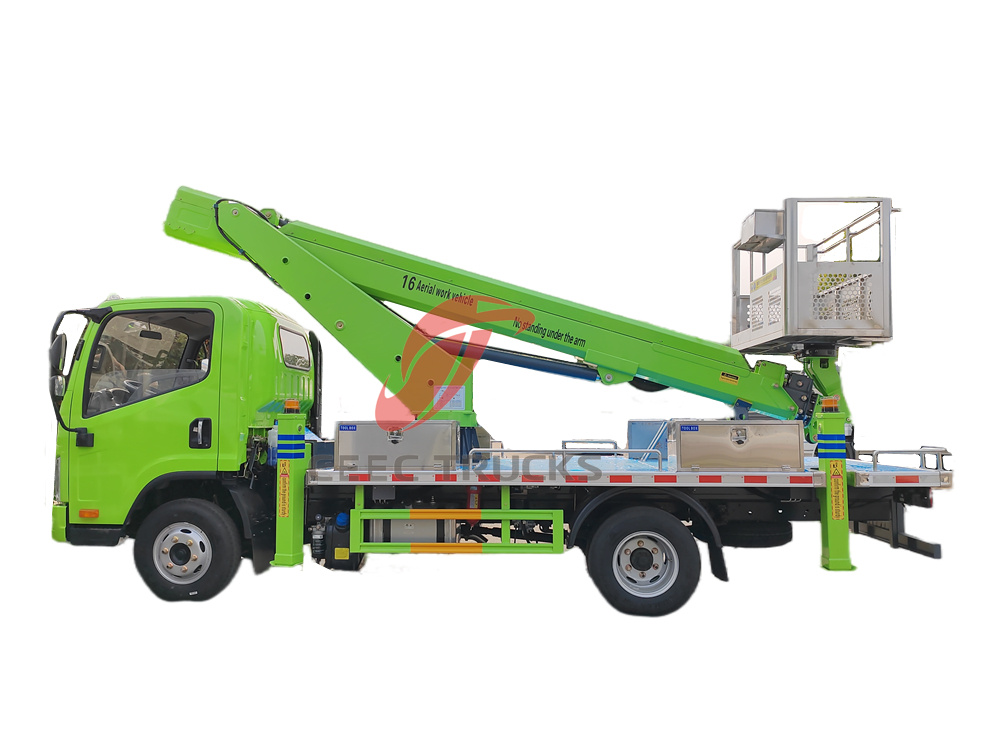

FAW 16 m trak angkat udara bersendi

TheFAW 16 m trak angkat udara bersendidibina pada casis FAW J6F siri CA1040, dilengkapi dengan enjin Xichai 130 kuasa kuda National VI dan kotak gear 6-kelajuan WLY, yang berkuasa dan mematuhi alam sekitar. Bahagian atas badan menggunakan lengan kerja udara lengan lurus 4 bahagian dengan jumlah panjang 16 meter. Pemacu hidraulik merealisasikan teleskopik segerak berbilang peringkat dan 360°putaran berterusan. Dengan sistem meratakan automatik, operasi adalah tepat dan stabil. Meja kerja ekor boleh menanggung 200kg dan dilengkapi dengan plat aluminium anti-gelincir dan fungsi putaran untuk memenuhi keperluan operasi berbilang sudut. Kenderaan ini disokong oleh 4 kaki V hadapan dan belakang berbentuk H, dan fungsi meratakan satu butang boleh menyesuaikan diri dengan rupa bumi yang kompleks. Kawalan operasi menyepadukan mod dwi kawalan jauh berwayar dan wayarles tanah, dilengkapi dengan pelbagai perlindungan keselamatan (seperti penggera beban lampau, perlindungan beban hidraulik, sistem anti perlanggaran, perlindungan kecemasan, mekanisme saling kunci) untuk memastikan kecekapan dan keselamatan. Kenderaan ini digunakan secara meluas dalam bidang perbandaran, pembinaan, industri dan lain-lain, dan merupakan pilihan yang boleh dipercayai untuk operasi udara.

● Kilang trak angkat udara Isuzu terbaik di China
● Reka bentuk mengikut keperluan anda

● Perkhidmatan tersuai OEM, cetak logo syarikat anda

● Masa penghantaran cepat, masa penghantaran cepat 10 hari
● Jaminan masa jaminan selama 24 bulan

Sistem casis

●. Model casis:Berdasarkan pengubahsuaian casis trak ringan siri FAW J6F CA1040, ia direka khas untuk pengubahsuaian kejuruteraan, dengan mengambil kira kedua-dua galas beban dan kebolehlaluan.

●. Sistem kuasa:

♦ Enjin:Xichai CA4DB1-13E6, 130 kuasa kuda (95kW), standard pelepasan VI Kebangsaan, anjakan 2.2L, teknologi pengecasan turbo, output kuasa yang stabil dan penjimatan bahan api yang sangat baik.

♦ Penghantaran:Transmisi manual 6-kelajuan WLY, kedudukan gear yang jelas, penukaran mudah dan boleh disesuaikan dengan keadaan kerja yang kompleks.

●. Jarak roda dan pemanduan: Jarak roda 3300mm, agihan beban gandar hadapan yang munasabah, kapasiti galas beban gandar belakang yang kuat, dilengkapi dengan sistem stereng kuasa hidraulik, kawalan fleksibel.

●. Sistem brek: cakera hadapan dan brek dram belakang, dipadankan dengan sistem brek anti-kunci ABS untuk memastikan keselamatan pemanduan.

Sistem atas

●. Ledakan kerja udara

♦ Bentuk struktur:Lengan lurus 4 keratan, struktur dikimpal keluli mangan berkekuatan tinggi, reka bentuk keratan rentas lengan yang dioptimumkan, rintangan lenturan dan kilasan yang sangat baik.

●. Parameter lengan:

♦Jumlah panjang:16 meter (ketinggian kerja menegak), lanjutan mendatar kira-kira 11 meter (keadaan lengan dilanjutkan sepenuhnya).

♦ Kaedah teleskopik:Pemacu hidraulik penuh, dilengkapi dengan injap berkadar ketepatan tinggi, menyokong teleskopik segerak berbilang peringkat dan kawalan bebas bahagian tunggal, dan lengan bergerak dengan lancar tanpa bergegar. Mekanisme teleskopik menggunakan rantai berganda + rantaian silinder hidraulik, dan pergerakannya lancar tanpa gangguan.

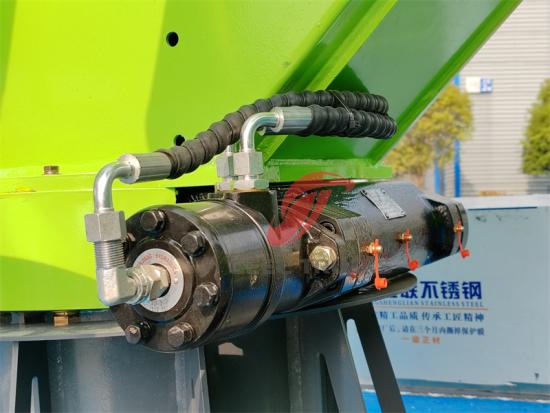

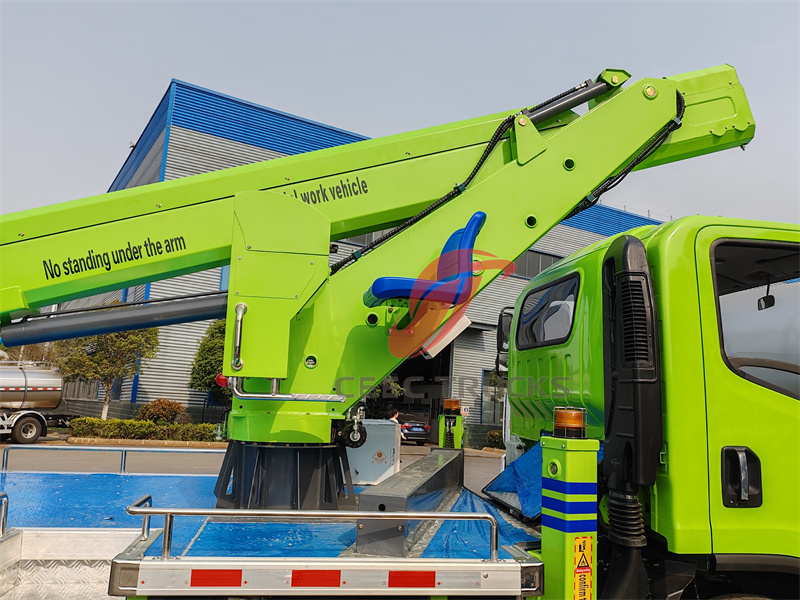

♦ Mekanisme berputar:Putaran berterusan 360°, kelajuan putaran boleh laras, dilengkapi dengan peranti pengunci hidraulik, kedudukan operasi yang tepat.

♦Sistem meratakan:meratakan hidraulik automatik untuk memastikan meja kerja sentiasa kekal mendatar dan menyesuaikan diri dengan operasi rupa bumi yang kompleks.

♦ Had keselamatan:dilengkapi dengan penderia sudut, penderia amplitud dan injap imbangan berganda, pemantauan masa nyata postur lengan, had automatik beban lampau dan operasi lebih lebar.

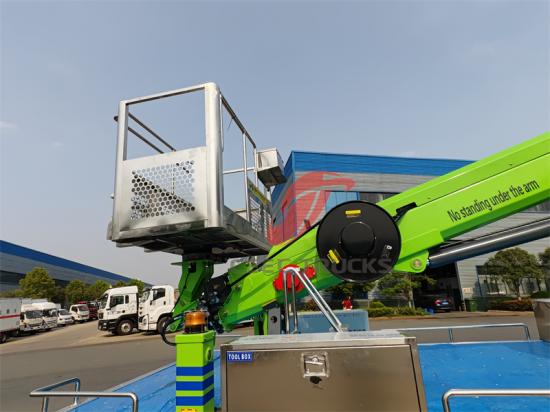

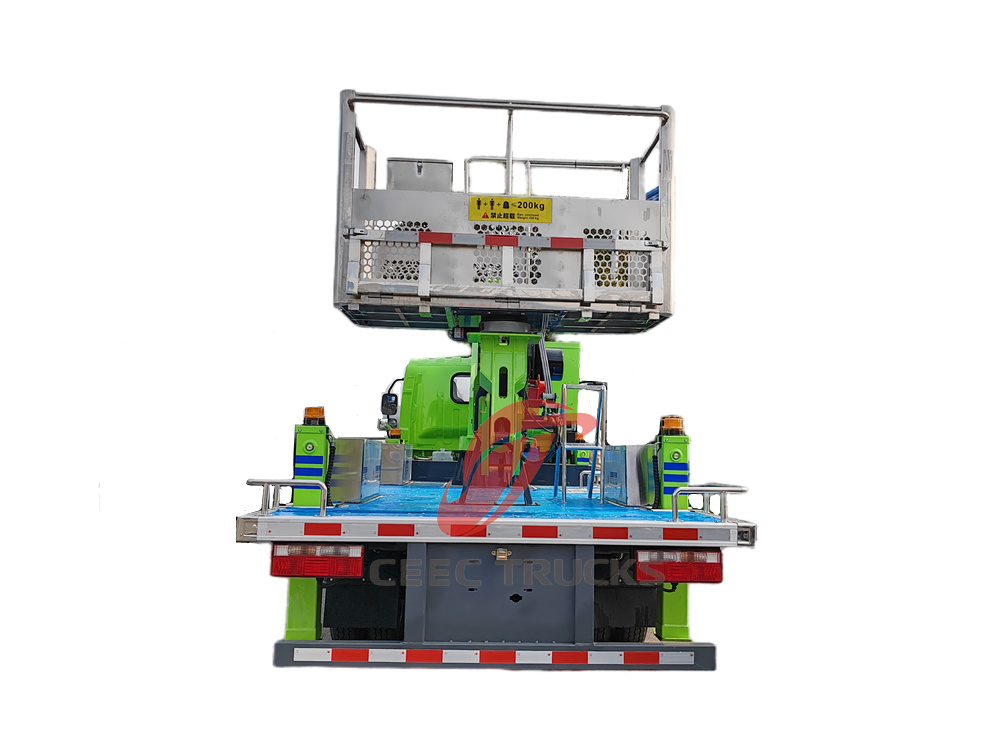

●. Platform kerja

♦ Keupayaan membawa:Beban berkadar meja kerja ekor ialah 200kg, yang boleh memenuhi keperluan dua orang yang bekerja pada masa yang sama.

♦ Saiz platform:panjang × lebar × tinggi = 1.8m × 0.7m × 1.1m, dilengkapi dengan plat aluminium bercorak anti-slip dan pagar, ruang operasi adalah luas dan selamat.

♦ Fungsi tambahan:

Meratakan dan membalikkan: Meja kerja boleh dibalikkan secara manual atau hidraulik ±90°, yang sesuai untuk pemindahan bahan dan penyimpanan alatan.

Penurunan kecemasan: Dilengkapi dengan peranti penurunan kecemasan mekanikal untuk memastikan pemindahan kakitangan yang selamat sekiranya berlaku kegagalan kuasa atau kegagalan hidraulik.

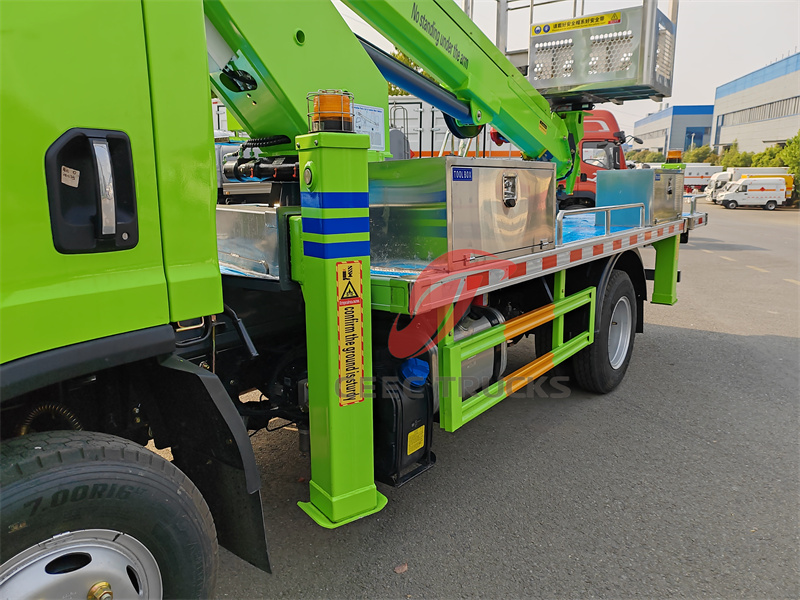

●. Sistem cadik

♦ Bentuk struktur:4 cadik secara keseluruhan, jenis V hadapan dan jenis H belakang, dengan kawalan bebas pada satu sisi, menyokong mod operasi rentang penuh dan separuh.

♦ Kaedah sokongan:Cadik menegak hidraulik, dilengkapi dengan tahap dan fungsi meratakan automatik untuk memastikan kestabilan kenderaan apabila bekerja di atas tanah yang tidak rata. Dilengkapi dengan kunci hidraulik dua hala dan peranti meratakan mekanikal, boom dikunci secara automatik apabila cadik tidak dilanjutkan sepenuhnya.

♦Julat rentang:Jarak cadik hadapan ialah 3.2 meter, dan jarak cadik belakang ialah 3.5 meter, yang sesuai untuk operasi ruang sempit.

●. Sistem kawalan

♦ Kaedah operasi:

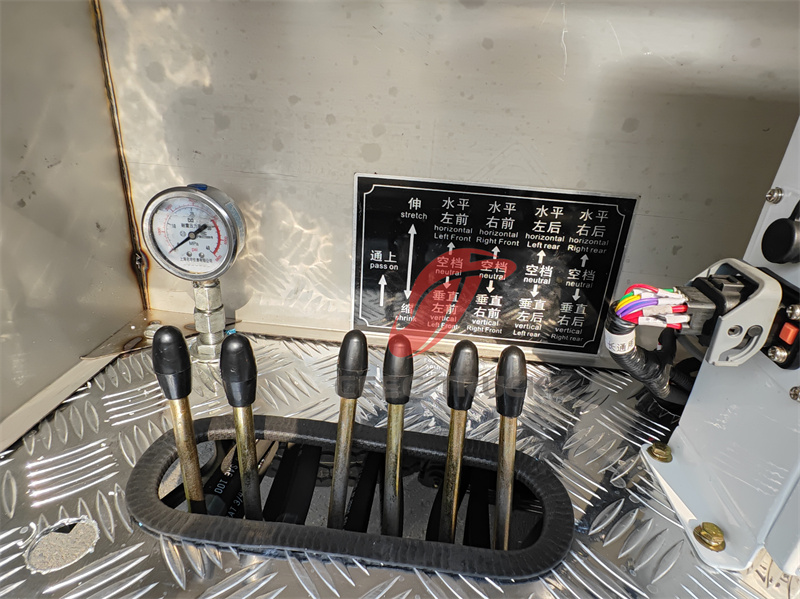

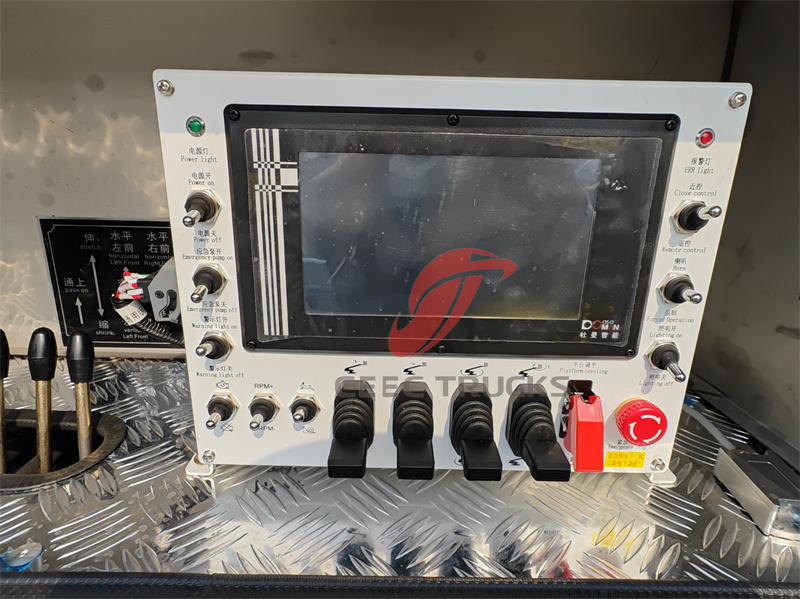

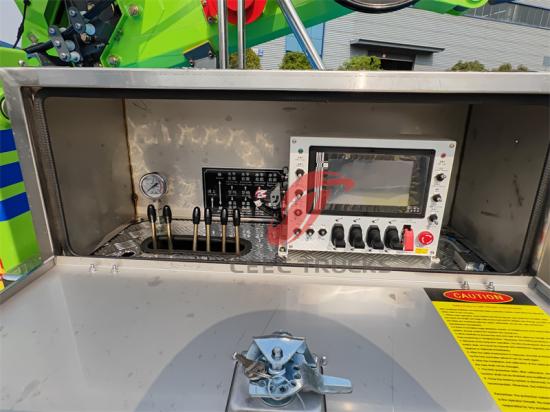

Kotak kawalan tanah: Panel operasi bersepadu, dilengkapi dengan butang berhenti kecemasan, kawalan cadik, operasi boom dan fungsi lain, operasi intuitif dan mudah.

Kawalan jauh tanpa wayar: Kawalan jauh wayarles 2.4G, jarak kawalan jauh yang panjang, menyokong tetapan semula satu butang dan brek kecemasan, meningkatkan keselamatan operasi.

♦ Peranti keselamatan:

Penghad beban: Pemantauan masa nyata beban meja kerja, penggera automatik dan sekatan pergerakan apabila terbeban.

Sistem anti-perlanggaran: Pengesanan trajektori pergerakan boom, nyahpecutan automatik atau berhenti apabila menghadapi halangan.

Perlindungan beban hidraulik: Sistem hidraulik dilengkapi dengan injap limpahan dan injap pengimbang untuk mengelakkan tekanan lampau dan impak.

Perlindungan kecemasan: Sistem hidraulik direka secara berlebihan, dan boom boleh ditekan secara manual dan ditarik balik sekiranya berlaku kegagalan kuasa secara tiba-tiba; kuasa terputus secara automatik apabila platform terlebih beban.

●. Sistem bantu

♦ Peranti amaran: Dilengkapi dengan penggera bunyi dan cahaya serta lampu amaran cadik untuk memastikan tiada bahaya keselamatan.

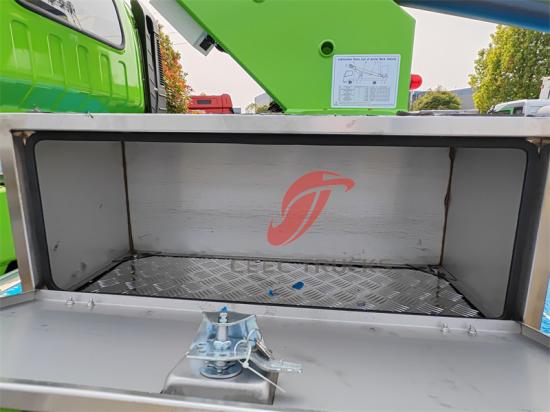

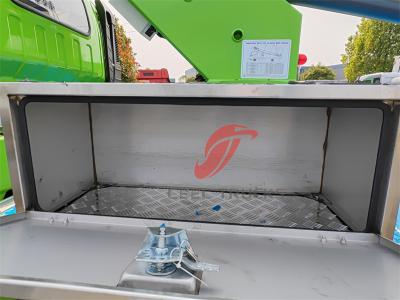

♦ Kotak alat: Dua kotak alat dikonfigurasikan di sebelah kiri casis untuk menyimpan alatan dan alat ganti yang biasa digunakan.

Kelebihan teknikal

1. Operasi yang cekap:Boom adalah fleksibel dan mempunyai jejari pusingan kecil, yang sesuai untuk ruang sempit seperti jalan bandar dan bengkel kilang.

2. Selamat dan boleh dipercayai:Pelbagai peranti perlindungan keselamatan memenuhi piawaian kebangsaan.

3. Penyelenggaraan yang mudah:Reka bentuk modular, sistem hidraulik dan sistem elektrik disusun dalam sekatan, yang mudah untuk pemeriksaan dan penyelenggaraan harian.

4. Kebolehsuaian alam sekitar:Enjin pelepasan Euro VI memenuhi keperluan perlindungan alam sekitar, dan sistem hidraulik mempunyai prestasi permulaan suhu rendah yang sangat baik dan menyesuaikan diri dengan -20℃~45℃ suhu persekitaran.

Senario aplikasi

• Kejuruteraan perbandaran:penyelenggaraan lampu jalan, pemeriksaan jambatan, dan pemasangan lampu isyarat isyarat.

• Bidang perindustrian:penyelenggaraan peralatan loji, pemasangan saluran paip, dan pembinaan rak penyimpanan.

• Industri pembinaan:hiasan dinding luar, pembersihan dinding tirai kaca, dan kimpalan struktur keluli.
