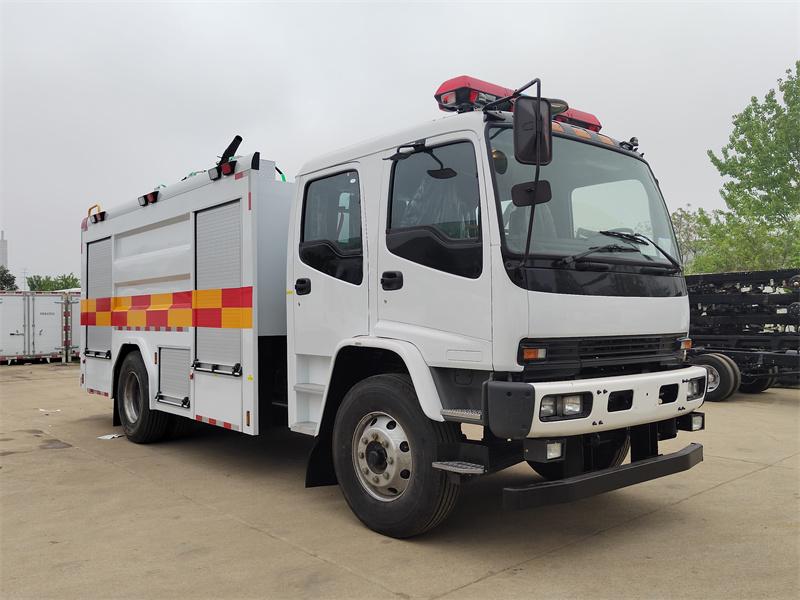

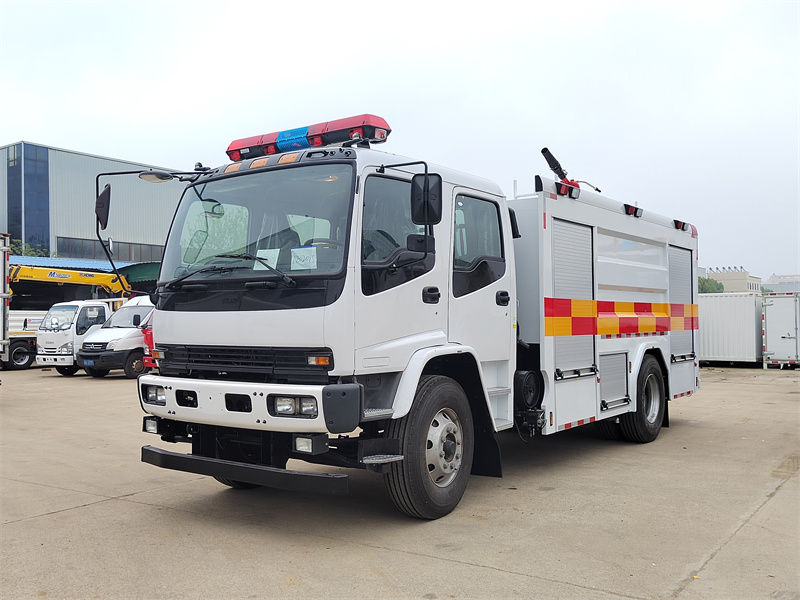

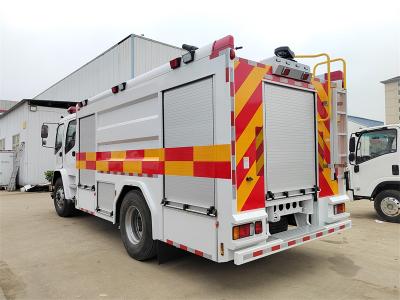

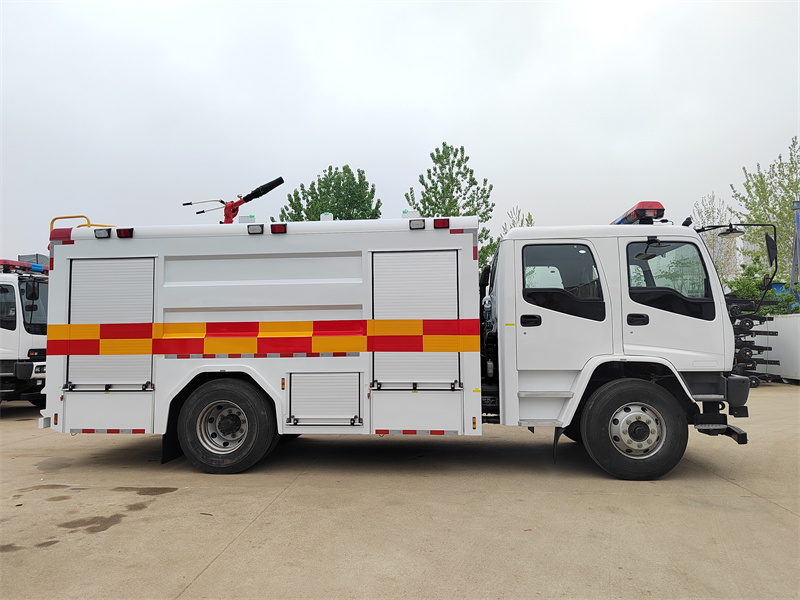

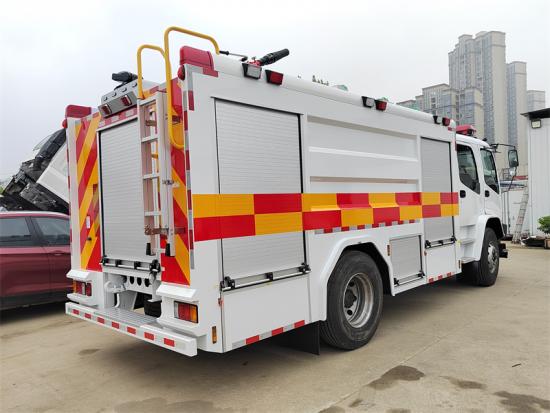

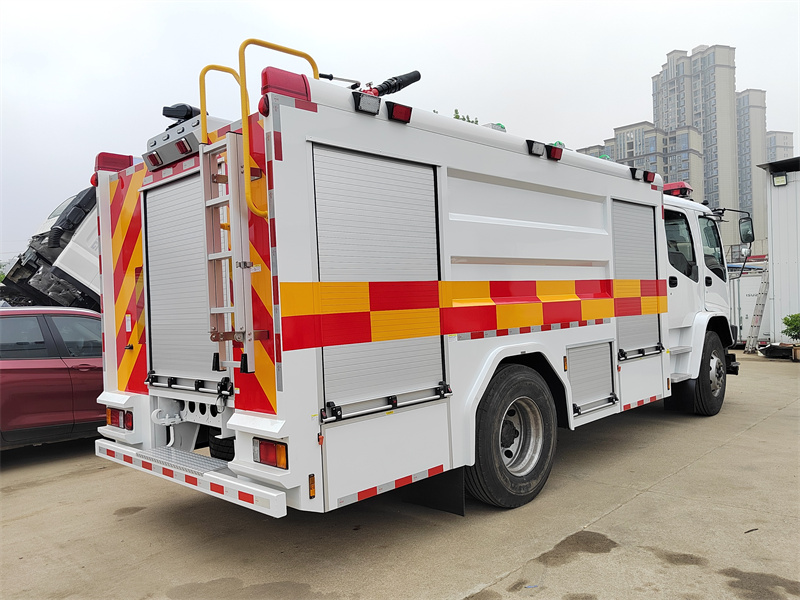

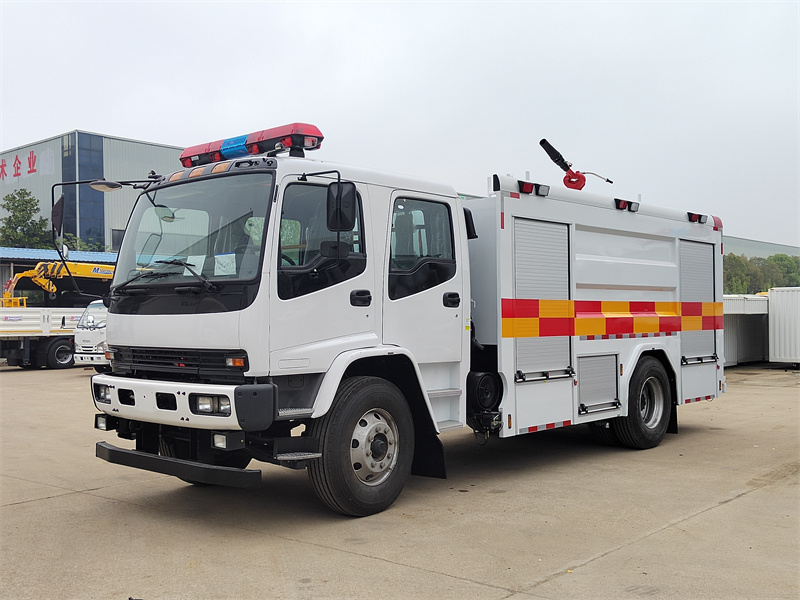

Trak bomba serangan pantas Isuzu FVR 300HP

item

Spesifikasi untuk trak pemadam kebakaran ISUZU FVR

Saiz keseluruhan

8,730x2,550x3,720mm(app.)

Kapasiti tangki

Air 5,000kg

Bahan tangki

Tangki air: keluli tahan karat#304

Kapasiti tangki

Buih 1,000kg

Bahan tangki

Tangki buih: keluli tahan karat #304

Kuasa enjin

220kw/300HP

Maks. kelajuan memandu

95km/j

Tapak roda

4,500 mm

Tahap Kelas Pelepasan

Euro 5

Nombor Krew

2+4

Julat Jangkauan Pemantau Kebakaran

Air ≥65m / Buih ≥55m

Sudut Pendekatan/Berlepas

17°/12°

Nombor Model Casis

QL1180XMFRY

Buatan Casis

ISUZU

Kuasa Enjin

280kw

Tahap Kelas Pelepasan

Euro 5

Jarak roda

4,500mm

GVW

18,000kg

PTO

Sandwic kuasa penuh

Penstruktur

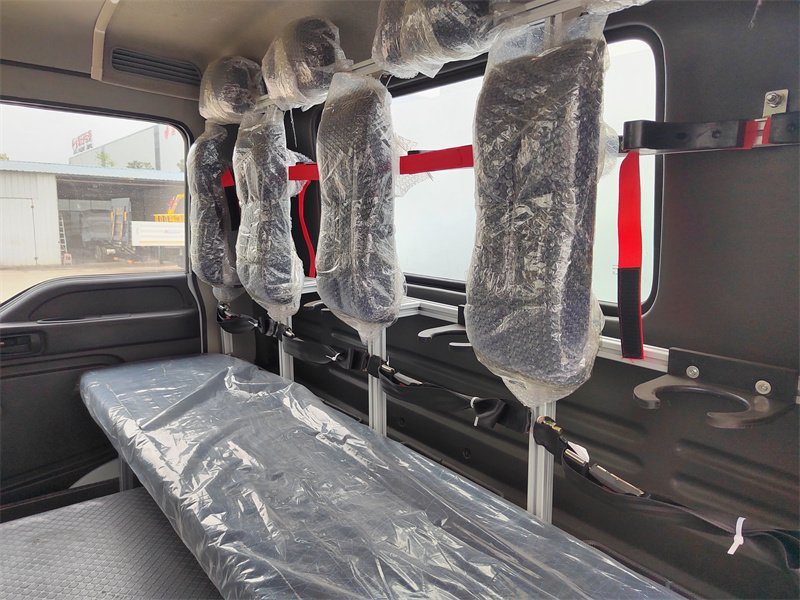

Flat, 4 pintu, tempat duduk kabin standard hadapan dan tempat duduk SCBA belakang

Nombor Krew

2+4

Bahagian Pemandu

Sebelah kiri

peralatan

Selain peralatan asal pada casis, tambahan tambahan: siren 100W, lampu api garis panjang, mlampu arker, lampu penanda garis besar,PTO dan sebagainya

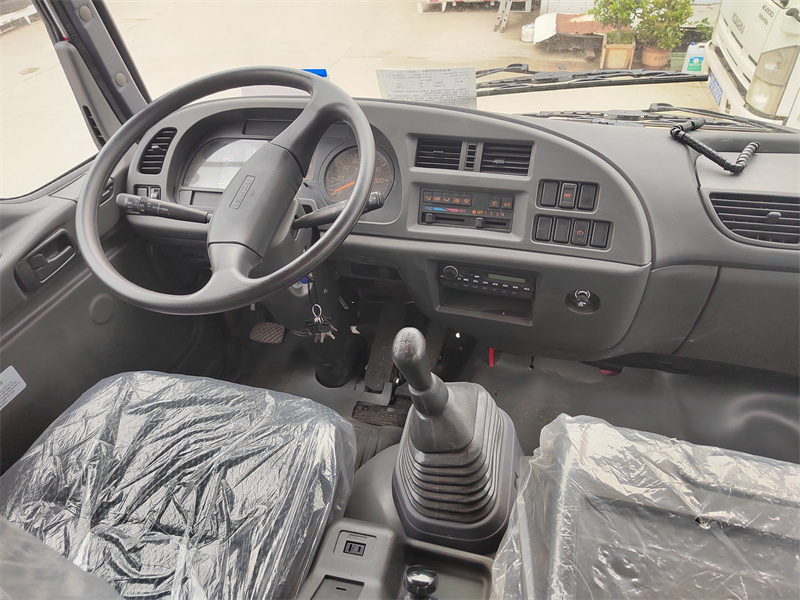

Papan pemuka

Papan pemuka kelajuan / bahan api / kelajuan berputar

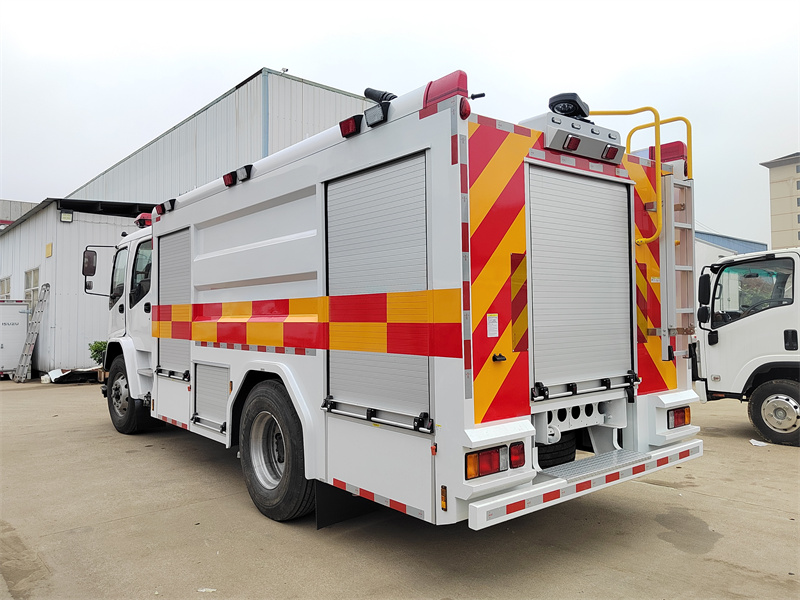

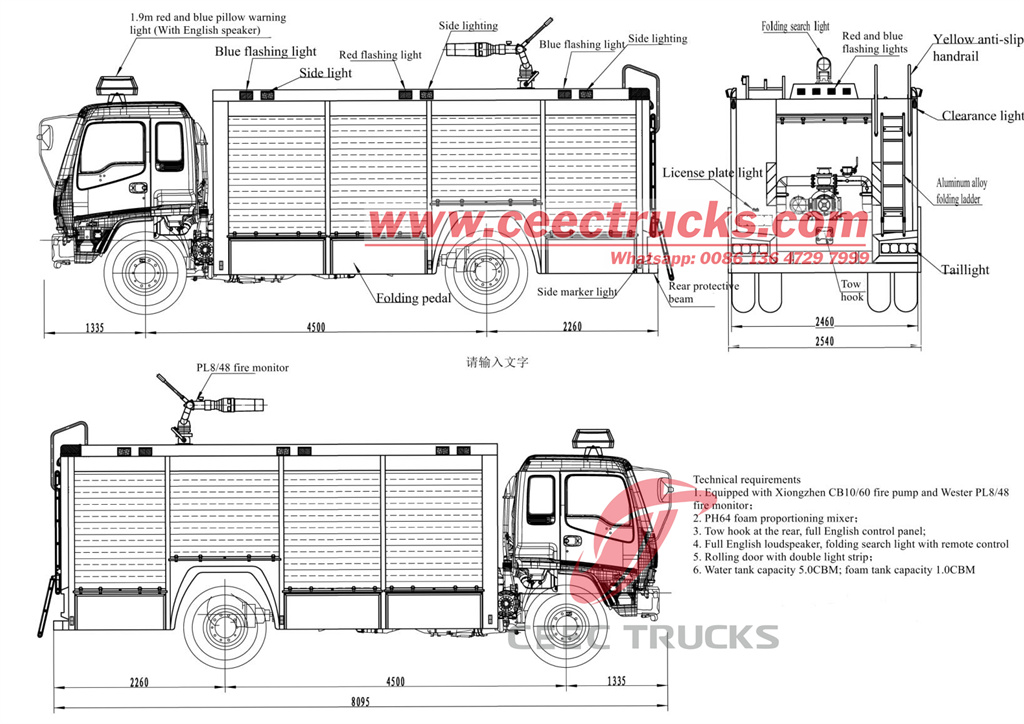

susun atur keseluruhan

Bahagian hadapan dan dua sisi bahagian tengah badan adalah ruang penyimpanan. Ia adalah tangki air bebas jenis terdedah di kedudukan tengah petak tengah. Bahagian belakang badan adalah petak pam.

Pengatup aloi aluminium dipasang di kedua-dua belah badan dan belakang petak pam, tangga dipasang di belakang badan di sebelah kanan.

Keperluan teknologi

Semua panel kimpalan dan keluli rangka adalah melalui proses ketat penjerukan anti-karat, anti-karat dan fosfat. Semua aksesoriã€komponen standard diproses daripada galvanisasiã€plat elektrikã€Rawatan pengurangan dan sebagainya. Selepas selesai mengimpal tangki, tangki akan dibersihkan dan menghilangkan kemungkinan kecacatan seperti pateri kosong. Dan kemudian ia akan melalui ujian hidrostatik 24 jam untuk memastikan tiada kebocoran.

bahan

Rangka luar badan semuanya berkualiti tinggi Q235A, bingkai dalam menggunakan aloi aluminium kekuatan tinggi, panel bawah menggunakan panel aluminium dengan rawatan pengoksidaan anodik.

Pintu

Pintu adalah struktur aloi aluminium dengan kunci yang pengedap yang baik dan kalis debu.

Struktur

Tangki terdedah, semua struktur kimpalan logam, rintangan kakisan keseluruhan, mempunyai langkah penyerapan kejutan

bahan

Tangki air menggunakan kualiti yang tinggi#304 Keluli Tahan Karat

Kapasiti

Air 5,000 kg

Peranti utama

2 pcs lubang masuk DN 500mm / 1 lubang sedutan di belakang bilik pam

1 peranti injap limpahan / 2 alur keluar saliran dengan injap bebola

2 lubang salur masuk air DN65 di kedua-dua belah, struktur: injap bebola dengan saluran paip terbalik selekoh dalam

Struktur

Tangki terdedah, semua struktur kimpalan logam, rintangan kakisan keseluruhan, mempunyai langkah penyerapan kejutan

bahan

Tangki buih menggunakan keluli tahan karat #304 berkualiti tinggi

Kapasiti

Buih 1,000 kg

Peranti utama

2 pcs lubang masuk DN 500mm / 1 lubang sedutan di belakang bilik pam

1 peranti injap limpahan / 2 alur keluar saliran dengan injap bebola

2 lubang salur masuk air DN65 di kedua-dua belah, struktur: injap bebola dengan saluran paip terbalik selekoh dalam

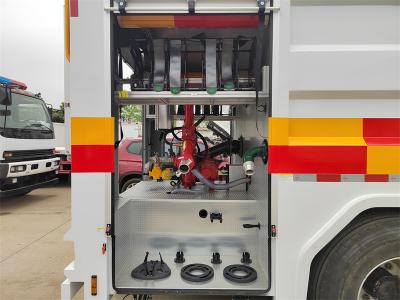

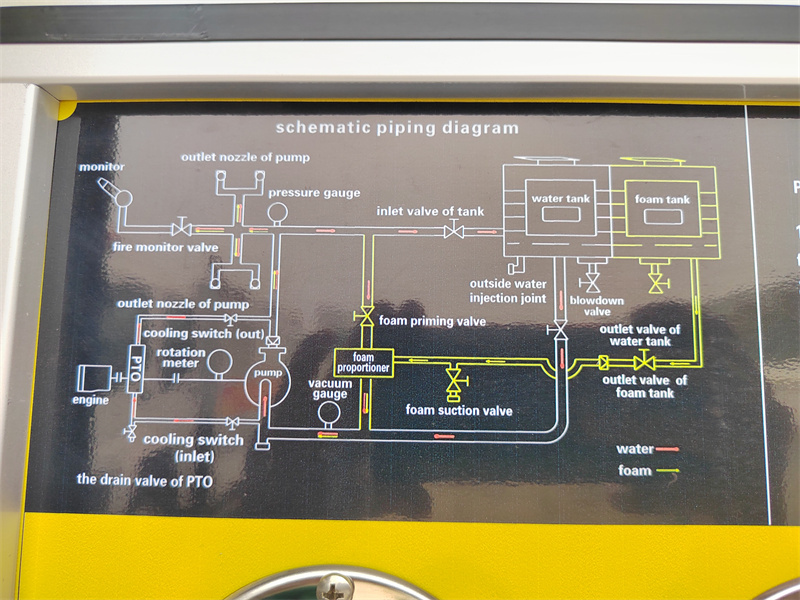

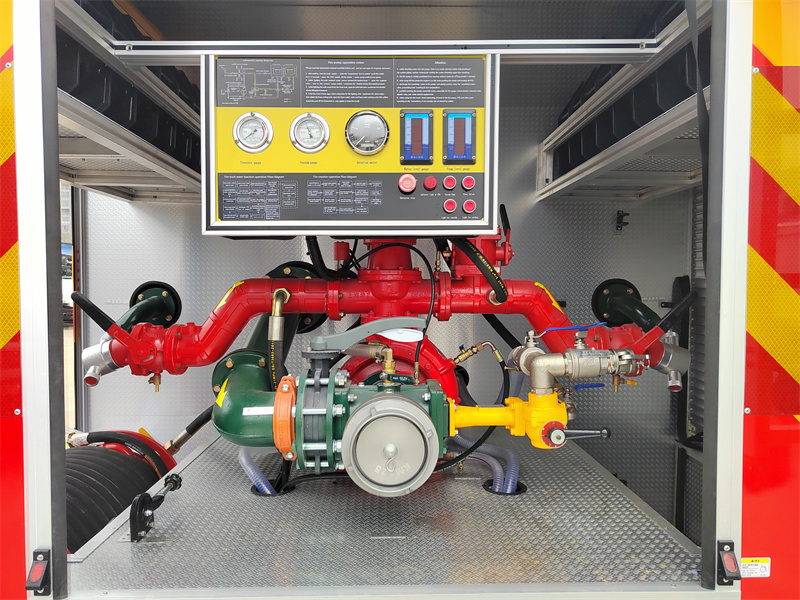

Ia terdiri daripada pam kebakaran, pemantau kebakaran, sistem saluran paip, panel operasi sistem

Model

Pam bomba tekanan biasa CB10/40

taip

Pam emparan tekanan biasa

Kapasiti Aliran

40L/s@1.0MPa

Tekanan Keluaran

≤2.0 MPa

Kedalaman Sedutan

7m

Peranti penyebuan

pam vakum

Masa penyebuan

≤35s

Maks. vakum

≥85kpa

Paparan dan KawalanKawalan RPM pam

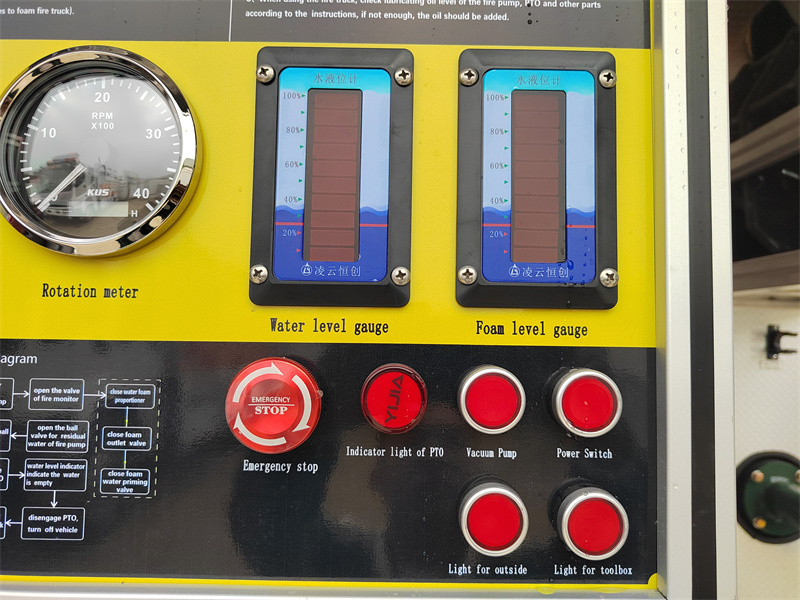

Tanda pada semua butang operasi, dengan susun atur saluran paip dan ilustrasi operasi/penyelenggaraan. Papan pemuka terletak di sebelah kiri atas di dalam bilik pam dengan RPM/Vakum/tekanan air/penunjuk aras cecair dan suis kawalan lampu/injap

1. Kawalan dalam kabin pemacu

2. Kawalan manual jauh di dalam bilik pam

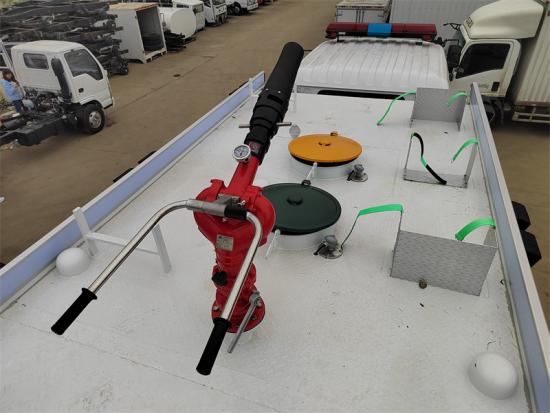

Model

PL32 Pemantau kebakaran berkualiti tinggi

buat

Weisite Fire Equipment Co., LTD

Kapasiti

32L/S@1.0MPa

Sudut putaran

≥360°

sudut

-30°- +70°

Jangkauan Menembak

Air≥65m

Buih≥55m

Model

PH64

Tekanan

0.6-1.4MPa

Aliran

64L/s

Kadar Nisbah

3%-6% (boleh laras)

taip

Manual

Talian sedutan

2 lubang sedutan cepat DN150 di bahagian belakang bilik pam dengan skrin penapis dan suis injap Rama-rama pneumatik.

Saluran paip suntikan

2 lubang suntikan DN65 pada kedua-dua belah，1 lubang suntikan DN80 di dalam bilik pam.

Menyuntik air ke tangki

Menyuntik air dari pam

ke tangki air melalui 1 Φ65mm

lubang suntikan di dalam bilik pam

Saluran paip keluar

Saluran paip penyejukan

Peranti haba

4 alur keluar tekanan normal DN80 di belakang

Saluran paip penyejukanã€injap kawalan untuk menyejukkan PTO

Untuk menaikkan suhu dalam bilik pam (pilihan)

Elektrik tambahan

Litar bebas

Pencahayaan tambahan

Lampu depan dipasang

dalam petak pam

dan ruang penyimpanan.

papan pemuka operasi dilengkapi

dengan suis lampu, lampu penunjuk.dll.

Ia mudah untuk pemerhatian.

Lampu berkelip sisi

Satu set berkelip merah dan biru

lampu dipasang pada kedua-duanya

sisi badan kenderaan.

Peranti amaran kabin

Lampu merah panjang 1 keping, yang dipasang di bahagian atas kabin;

Penggera elektronik 1 keping, yang dipasang di dalam kabin;

Kotak kawalan dipasang di bawah di hadapan pemandu

Penyalaan api

Nyalakan api 1 keping lampu api putaran omni arah jauh

Kuasa utama

Bateri kenderaan dipasang suis utama bateri.

1. Kemasan: Penampilan keseluruhan disembur dengan cat pembakar merah pemadam api (R03), selaras dengan casis.

2. Warna: Badan teksi dan trak berwarna merah pemadam kebakaran, bahagian dalam bilik peralatan berwarna kelabu muda, warna aluminium pintu rolling aluminium, rangka casis dan hab roda adalah bahagian bawah hitam fosfat, rim berwarna perak, spatbor, spatbor, dan bampar Ia berwarna kelabu gelap.

3. Jalur penanda reflektif 3M ditambah; Jalur penanda reflektif 3M ditambah di sekeliling badan dan pedal;

4. Piawaian warna filem cat memenuhi keperluan R03 merah dalam standard kebangsaan GB/T3181.

Bingkai bingkai peralatan digunakan bahan aloi aluminium dengan teknik penyambung dalam

meningkatkan kecekapan penggunaan ruang dan kebolehubahan.

Mengikut keperluan oeuvre dan prosedur operasi penentang cemara, semua peralatan aksesori adalah anti-karat，kalis kejutan, anti-jatuh, anti-calar dengan lekapan khas tolak atau tarik dan dalam susunan ruang yang munasabah, lekapan padat, padat, tanda tebal, akses mudah.

item

item

parameter

unit

kuantiti

1

hos hisap

Φ150×2ï½

sekeping

4

2

penapis air

Φ150

sekeping

1

3

pengumpul air

Φ150mm×Φ65mm

sekeping

1

4

sepana paip menghisap

Φ150ï½ ï½

sekeping

2

5

sepana pili bomba

FB450

sekeping

1

6

sepana pili bomba bawah tanah

FBA800

sekeping

1

7

13 jenis hos air

Φ80ï½ ï½×20ï½

cakera

4

8

20 jenis hos air

Φ80ï½ ï½×20ï½

cakera

4

9

20 jenis hos air

Φ65ï½ ï½×20ï½

cakera

4

10

13 jenis hos air

Φ65ï½ ï½×5ï½

cakera

2

11

penyesuai

Φ80ï½ ï½×Φ65ï½ ï½

ditetapkan

4

12

muncung aliran lurus

sekeping

1

13

muncung semburan pengalihan

sekeping

1

14

muncung buih

PQ4

sekeping

1

15

muncung buih

PQ8

sekeping

1

16

Hos buih sedut keluar

Φ40

ditetapkan

1

17

pengedar tiga kepala

Φ80 masuk Φ65 alur keluar

sekeping

2

18

tukul getah

sekeping

1

19

tangga sambungan

6m

sekeping

1

20

pelindung hos

getah

sepasang

2

21

cangkuk hos

sekeping

8

22

gaiter hos

sekeping

8

23

kapak api

sekeping

1

24

alat pemadam api

2kgABC

sekeping

1
